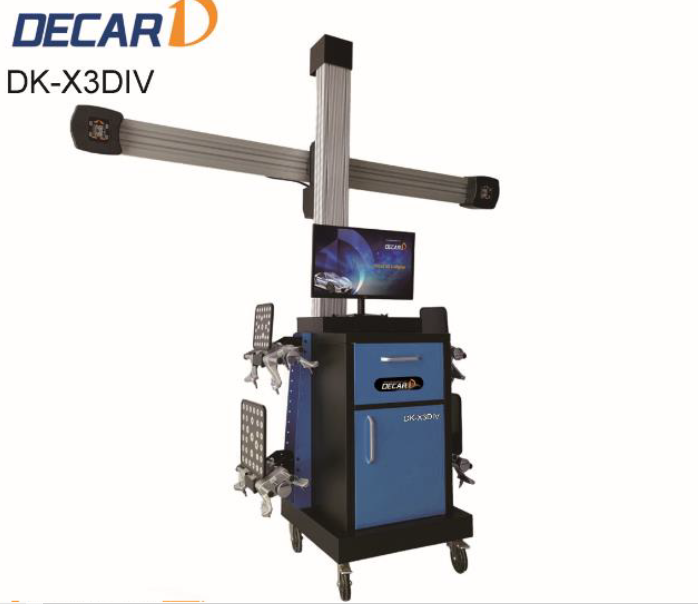

3D Sillastend Decar Megaliner DK-X3DIV

Tehniline kirjeldus

2.       Kaamera on  integreeritud. Pea kiip
on peidetud BGA-sse ja QFN-i, kiibi pinnid on omakorda peidetud sinna sisse.
Kiibi kinnitus on keevitatud. Vastupanu korrosioonile ja mehaanilistele
mõjutustele on tunduvalt parem, kahekordistab eluea pikenemise  ja vähendab tunduvalt müügijärgset
hooldusvajadust.

3.
Täisintelligentne kaamera, sisse ehitdaud V3D
kuvade töötlemise algoritm, säästab USB-d suuremahulisest tööst, suurendab kuva
täpsust ja lühendab mõõteaega. Taustal toeks kaheastmeline  SDK, vähendab oluliselt mõõtmistarkvara
keerulist arendamist.

2.
Ameerika Xilinx kõrge efektiivsusega FPGA ja
128MB DDR2 vahemälu, kuvade signaale edastatakse suurel kiirusel, mis on
kasulik ka peeglite tuvastamisel ja väheneb CPU-koormus.

Must läbipaistmatu peegel

Oluline on ka musta peegli välimus, palja silmaga ei ole võimalik näha peeglil olevat mustrit, seega on lihtne peeglit eristada teistest peeglitest.

1.       Peegel on kaetud nähtamatu kõrgetasemelise läbipaistva infrapunamaterjalist kihiga, mis blokeerib nähtava valguse, peegel näeb üksnes kaamera poolt edastatud infrapunakiirgust, seega on võimalik teostada korrektseid mõõtmisi isegi otsese päikesevalguse käes.

5-mpixel CMOS sensor, selge kuva, suudab toetada
ka väikesi peegleid ja seetõttu on peeglite kaal tunduvalt väiksem.

Peamised omadused

Seade	Täpsus	Vahemik	Kaamera kirjeldus
Monitor	0.01mm/0.01°	/	Sensor	½.5“5 mil CM OS
SAI	±0.02°	±20°	Resulotsioon	2592*1944
Külgkalle	±0.02°	±10°	Pixlisus	2.2×2.2um
Kokkujooks	±0.02°	±20°	Kuva vahemälu	128M
Järeljooks	±0.02°	±20°	Toide	5v, 12V(väline)
Sümmeetriatelg	±0.02°	±5°	Progameeritavus	Infrapuna, suurendus, heledus, ROI jne
Tagasiaste	±0.02°	±5°	Objektiiv	V3D objektiiv
Kogu kokkujooks	±0.02°	±10°	Algoritm	V3D-ed lugev algorütm
Maksimaalsed kalded	±0.08°	±50°	Tehniline tugi	SDK, VC, CB, VB, DELPHI, LABVIEW jne programmeerimis keeled
